快速成型实训室
2017-05-10 16:53

快速成型又叫快速原型或“3D打印”,是集计算机科学、材料科学、光学和机械学等多学科的综合性制造技术,适合于加工制造复杂型面的零件模型、样品等。快速实训车间配备有F-printA熔融挤压快速成形机4台,太尔时代UP2三维打印机8台和太尔时代UPmini2打印机20台,以及CPS350快速成型机、多色3D打印机、光敏树脂3D打印机、蜡型快速成型机和激光金属3D打印机各1台,用于本科生实训教学和创新设计大赛产品制作,设备总价值近330万元。

快速成型对促进产品创新、缩短新产品开发周期有积极的推动作用。自该技术问世以来,已经在发达国家的制造业中得到了广泛应用,并由此产生了一个新兴的技术领域,因而也是《工程训练》课程的重要内容。

主要实训项目

《快速原型技术(SLA)介绍》

《快速原型技术(MPS)介绍》

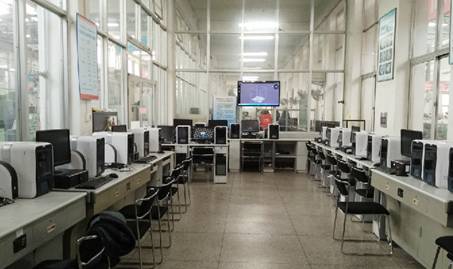

1快速成型实验室

设备情况

设备参数

图2 熔融挤压快速成形机

型号:F-printA

成型技术:热熔挤压(FDM)

系统运行环境:Windows XP/Windows2000

分层软件:Aurora

输入格式:STL文件格式

成型层厚(Z轴)(mm):0.2~0.4

成型空间(mm):150*200*260

设备尺寸(mm):

操作环境:温度15~20℃;湿度10~50%RH

喷头系统:双材料系统

成型室:温度应在50℃以上,运动系统(电机等)在成型室外

生产厂家:北京殷华激光快速成型与模具技术公司

出厂年份:20095

E:\work\DMH files\车间实习照片\特种加工\太尔时代UP2三维打印机.jpg

图3 太尔时代UP2三维打印机

型号:DMC55HduoBlock

成型技术:热熔挤压(FDM)

系统运行环境:Windows /MAC

成型层厚(Z轴)(mm):0.15~0.4

支撑:自动生成

成型平台(mm):140*140*135

设备尺寸(mm):245*260*350

设备重量(kg):5kg

成型材料:ABS/PLA

生产厂家:北京太尔时代科技有限公司

出厂年份:20126

G:\照片\8 工作\1 任务\20170428网站新设备资料更新\图片\多色3D打印机 (2).jpg

图4 多色3D打印机

型号:ProJet460Plus

成型技术:热熔挤压(FDM)

系统运行环境:Windows 7, Vista

文件格式:STL、VRML、PLY、3DS、FBX、ZPR

垂直成形速度:23mm/h

成型层厚(Z轴)(mm):0.1

分辨率(mm):0.15

最大成型尺寸(mm):203*254*203

成型材料:VisiJet PXL(高性能复合材料)

外形尺寸(mm):1220*790*1400

设备重量(kg):193

生产厂家:3Dsystem公司

出厂年份:2015


图5 光敏树脂3D打印机

型号:SL500

成型技术:光固化(SL)

系统运行环境:Windows 7,以太网, IEEE802.3

激光器:二极管泵浦固体激光器Nd:YVO4,波长354.7nm,最低功率300mW

激光扫描速度(mm/s):6000

成型层厚(Z轴)(mm):0.1

最大成型尺寸(mm):500*400*300

成型材料:光敏树脂

主机功率(W):2000

外形尺寸(mm):1450*1050*1850

设备重量(kg):820

生产厂家:吴江中瑞机电科技有限公司

出厂年份:201512

图6 蜡型快速成型机

型号:YBRP-360

成型技术:激光烧结(SLS)

系统运行环境:Windows XP

激光器:CO2激光器,激光功率55W

激光最大扫描速度(mm/s):8000

成型层厚(Z轴)(mm):0.2

最大成型尺寸(mm):360*360*360

成型材料:Ps、覆膜砂、陶瓷粉末、PA(尼龙)粉末等

主机功率(W):8800

激光功率(W):55

外形尺寸(mm):1500*900*2000

设备重量(kg):800

生产厂家:北京易博三维科技有限公司

出厂年份:20161

图7 激光金属3D打印机

型号:AFS-C640

成型技术:激光金属沉积(LMD)

系统运行环境:Windows

成型层厚(Z轴)(mm):0.3-1.0

成型平台(mm):600*400*300

成型材料:不锈钢、钛合金、模具钢、钴铬合金、镍基合金

主机功率(W):5000

激光功率(W):3000

外形尺寸(mm):2160*1800*2600

设备重量(kg):3000

生产厂家:北京隆源自动成型系统有限公司

出厂年份:201612

图8 太尔时代UPmini2打印机

型号:ProJet460Plus

成型技术:热熔挤压(FDM)

系统运行环境:Windows、Mac OS X、iOS APP (iPad/ iPhone)

文件格式:STL、UP3

成型层厚(Z轴)(mm):0.15

成型尺寸(mm):120*120*120

成型材料:ABS/PLA

主机功率(W):90

外形尺寸(mm):255*365*385

设备重量(kg):8

生产厂家:北京太尔时代科技有限公司

出厂年份:201611
