焊接实训室
2014-12-30 09:59

焊接是工业制造中重要的加工方法之一,根据焊接过程的特点,焊接可分为熔化焊、压力焊和钎焊。我中心的焊接加工实训模块包括普通电、气焊和特种焊,基本覆盖工业常见的焊接方法,配备有手工电弧焊机及其专用实习操作台、气焊气割设备、氩弧焊机、CO2气体保护焊机、电阻点焊机、埋弧焊机、空气等离子切割机和电焊条烘干机等。实习现场配备有标准的供气管网,为焊接作业提供所需的多种气体。

焊接是两种或两种以上材质(同种或异种)通过加热、加压使两工件产生原子间结合的加工工艺,焊接在工业中应用广泛,既包括金属,也包括非金属。随着焊接机器人在工业中的广泛应用,焊接加工技术也成为了机械类和近机械类本科生应该掌握的基本知识之一,因而成为了《工程训练》课程的主要内容之一。

主要实训项目

《手工电弧焊(平焊)工艺训练》

《气焊、气割工艺训练》

《氩弧焊工艺训练》

《二氧化碳气体保护焊工艺训练》

《空气等离子切割工艺训练》

《埋弧焊工艺介绍》

《电阻点焊介绍》

《压力容器制造及检验介绍》

《工业探伤介绍》

《高级焊工操作训练》

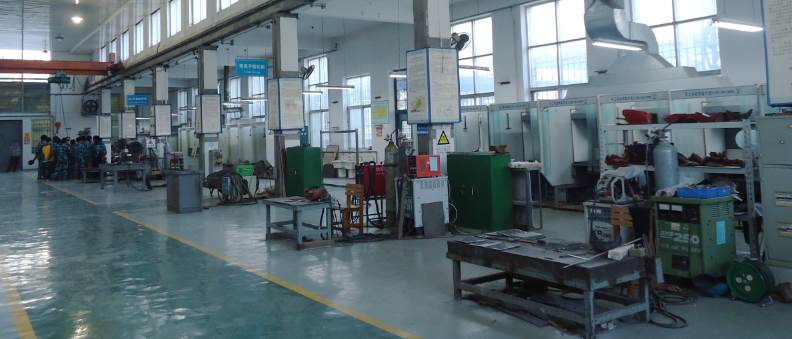

图1 焊接实训车间

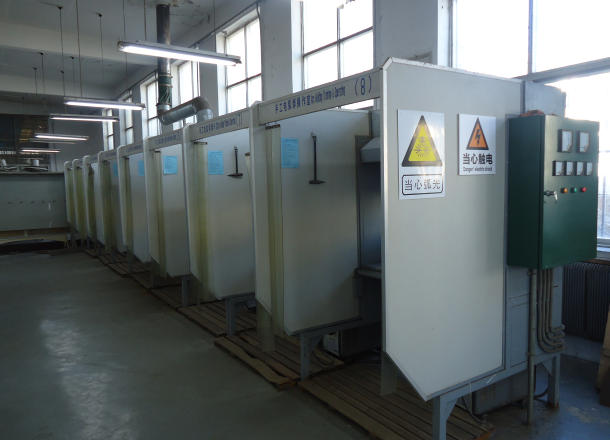

图2 手工电弧焊机及专用实习操作台

设备情况

设备参数

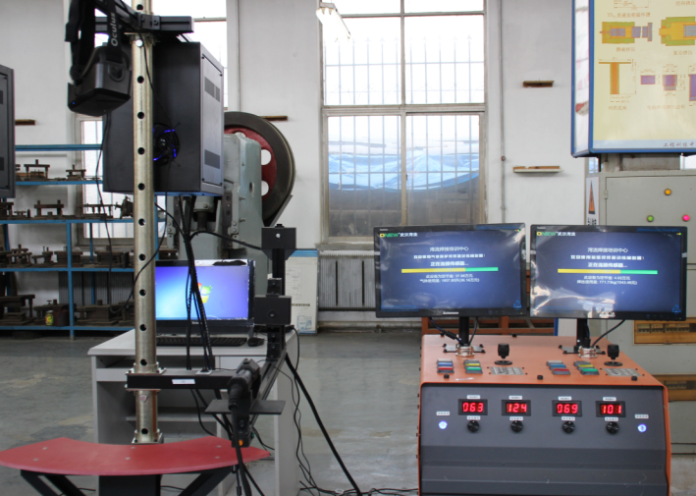

图3 焊接模拟训练系统

型号:ONEW-360

设备介绍:

   ONEW-360焊接训练模拟器具备焊条电弧焊模拟训练系统、CO2气体保护焊模拟训练系统、氩弧焊模拟训练系统。能让学员在高度仿真的模拟环境下进行焊接技能的高效训练,可以让训练者能够感受到真实的焊接过程。可以有效地和周围真实的环境进行互动,让训练者处于高度逼真的环境中,可有效促进操作者完全投入到当前的任务中。

生产厂家:武汉湾流科技股有限公司

出厂时间:2015年

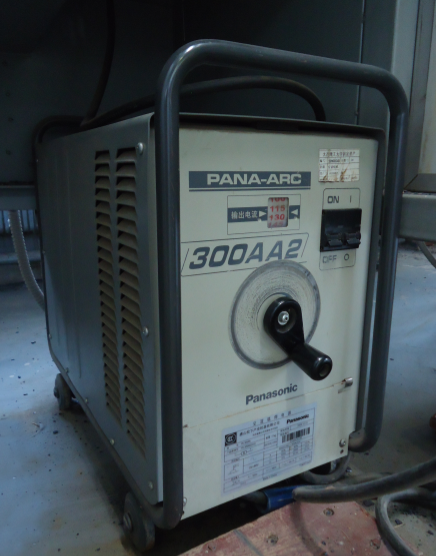

图4 手工弧焊机

型号:BX1-300TSMI

额定输入电压-相数:AC380V单相

输入电源频率:50HZ

额定输入容量:24.5KVA/13KW

额定输出电流:300A/260A/232A

额定输出电压:32V/30.4V/29.3V

额定负载持续率:60%/80%/100%

额定输出空载电压:80V

输出参数范围:60A/22.4V~300A/32V

外壳防护等级:IP21S

绝缘等级:H

外形尺寸:288x585x527 mm3

生产厂家:唐山松下产业机器有限公司

出厂时间:2000年

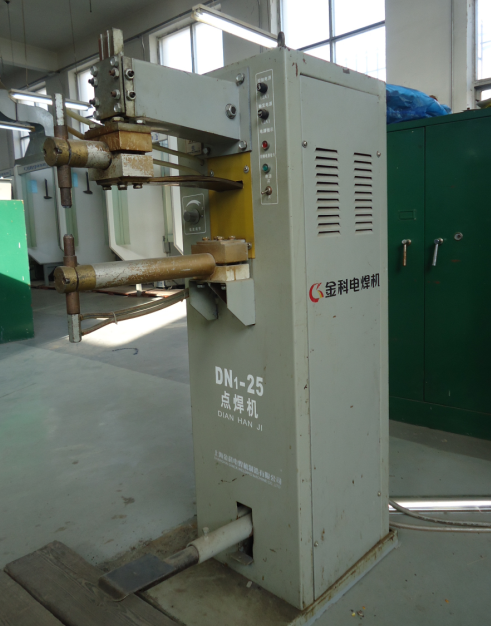

图5 DN1-25点焊机

型号:DN1-25

输入电源电压:380V

额定容量:25KVA

额定频率:50HZ

负载持续率:20%

调节级数:7

焊接时间:0~2s

焊件厚度:3+3

生产厂家:金科电焊机

出厂时间:2008年2月

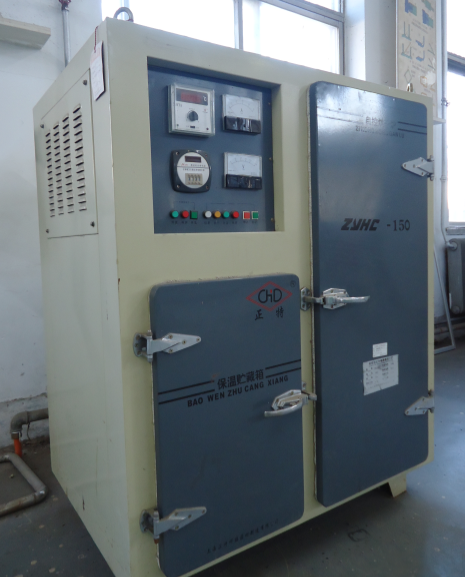

图6 自控远红外电焊条烘干机

型号:ZYHC-150

电压:380V

频率:50HZ

额定功率:6.0kw

可装焊条:150kg

最高温度:500℃

保温时间:0~20h

外形尺寸:800x1170x1330

生产厂家:上海正特焊接器材制造有限公司

出厂时间:2008年5月

图7 晶闸管控制直流埋弧焊机

电源型号:ZD5-630B

输入容量:100A/34V~630A/44V

负载持续率:100%

输出频率:3~50HZ

输出电压:44V

输出电流:630A

绝缘等级:H

防护等级:IP21S

重量:320kg

焊车型号:MZC-630F

焊接电流:150~630A

送丝方式:混合送丝

送丝速度:30~300m/h

焊丝直径:Φ2.0~Φ4.0

行走速度:9-75m/h

焊丝容量:25kg

焊剂容量:8L

生产厂家:唐山开元自动焊接装备有限公司

出厂时间:2009年

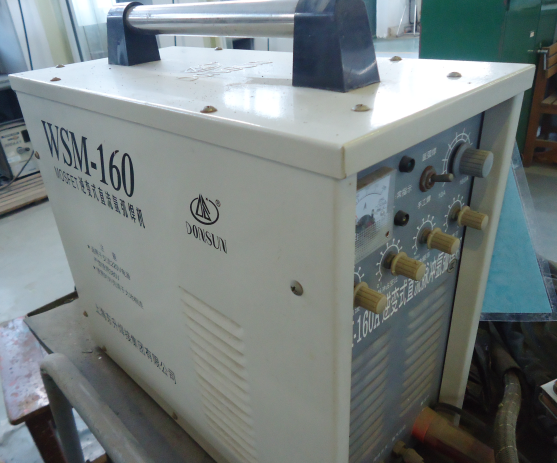

图8 逆变式直流脉冲氩弧焊机

型号:WSM-160

额定电容:10A/10.4V~160A/16.4V

负载持续率:60%/100%

输出电流:160A/124A

输出电压:16.4V/15V

输入电压:220V

输入电流:17~21.9A

频率:1~50HZ/60HZ

防护等级:IP21S

生产厂家:上海东升焊接集团有限公司

出厂时间:2007年

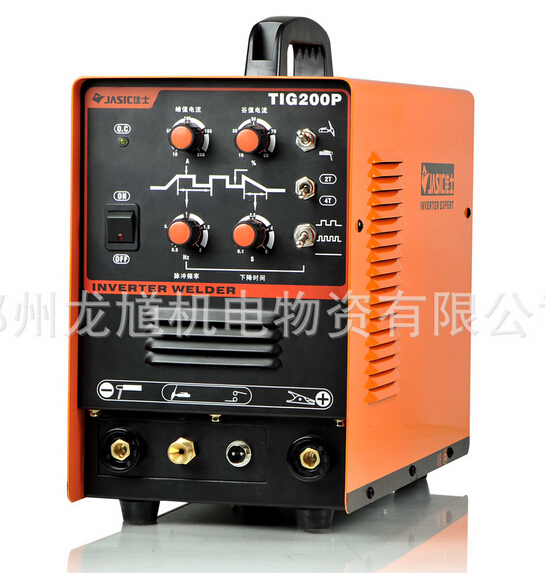

图9 手提式氩弧焊机

型号:TIG-200P

输入频率:50~60HZ

输入电容:4.8KVA

额定负载持续率:60%

最大板厚:0.5-8mm

空载电压:56V

输出电流(手弧):10~180A

输出电流(氩弧):10~200A

滞后送气时间:10s

功率因素:0.93

防护等级:IP 21

外观尺寸:450x210x365

生产厂家:成都埃森普特焊接设备有限公司

出厂时间:2009年12月

图10 金闸管控制/交直流两用TIG焊机

型号:YC-300WP4VTA

额定输入电压:380V单相

额定输入容量:26KVA/17KW

频率:50/60HZ

额定负载持续率:40%

额定输出电流:AC 300A/ DC 30A

额定输出电压:AC 35V/DC 32V

最高空载电压:80V

重量:174kg

外形尺寸:800x1170x1330

生产厂家:唐山松下产业机器有限公司

出厂时间:2000年

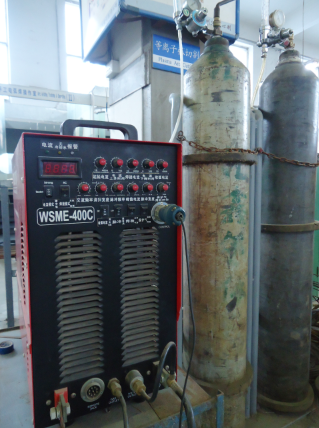

图11 逆变交直流带脉冲氩弧焊机

型号:WSME-400C

额定输入电压:380V +15%单相

额定输入容量:26KVA/17KW

频率:50/60HZ

输入功率:13.1KVA

空载损耗:100W

衰减实践:0~10s

引弧方式:HF

效率:85%

功率因素:0.93

绝缘等级:F

外壳防护等级:IP21

外形尺寸:515x345x630

生产厂家:南通富力机电设备有限公司制造

出厂时间:2009年12月

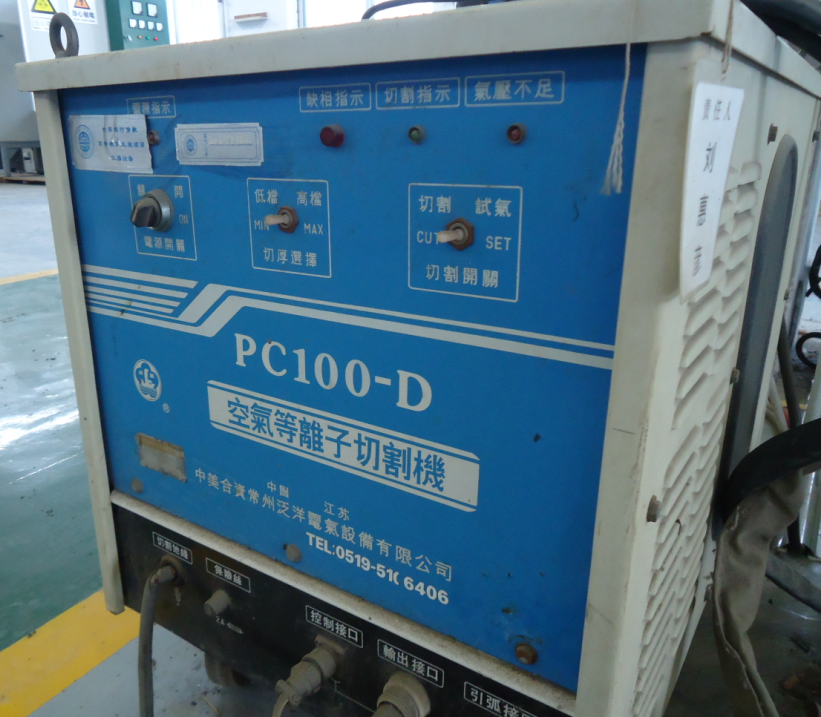

图12 空气等离子切割机

型号:泛洋牌PC100-D

额定输入电压:380V 三相

频率:50/60HZ

暂载率:60%

割圆直径:1000mm

最大切割厚度:40mm

重量:174kg

外形尺寸:800x1170x1330

生产厂家:常州泛洋电器设备公司

出厂时间:2000年

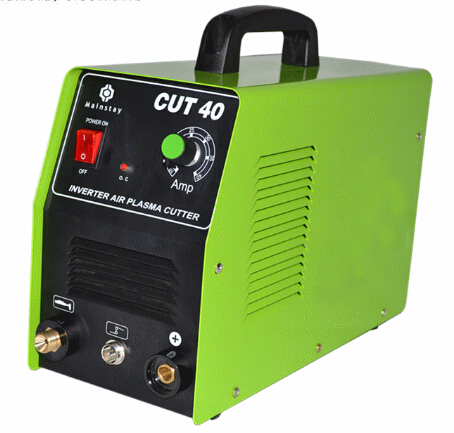

图13 CUT-40逆变等离子切割机

型号:CUT-40

额定输入电压:AC220-10%

额定输入容量:4.8KVA

频率:50/60HZ

额定负载持续率:60%

额定输出电压:96

电流调节范围:10-40A

空载电压:230V

空载损耗:40W

引弧方式:非接触高频

外壳保护等级:1P21S

外形尺寸:400x160x300

气压:4.0-5.0

适合板厚:8mm

生产厂家:深圳华意隆电气股份有限公司

出厂时间:2009年12月

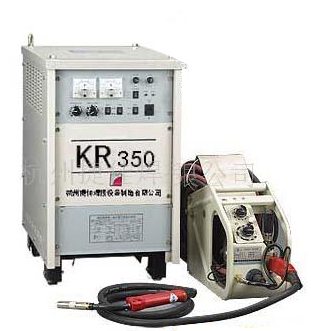

图14 CO2气保焊机

型号:YD-350KR1VTA

额定输入电压:380V三相

额定输入容量:18.1KVA/16.2KW

频率:50/60HZ

额定负载持续率:50%

额定输出电流:350A

额定输出电压:36V

焊丝直径:0.8~1.2mm

送丝速度:3-15m/min

重量:117kg

外形尺寸:376x675x747mm

生产厂家:唐山松下产业机器有限公司

出厂时间:2000年

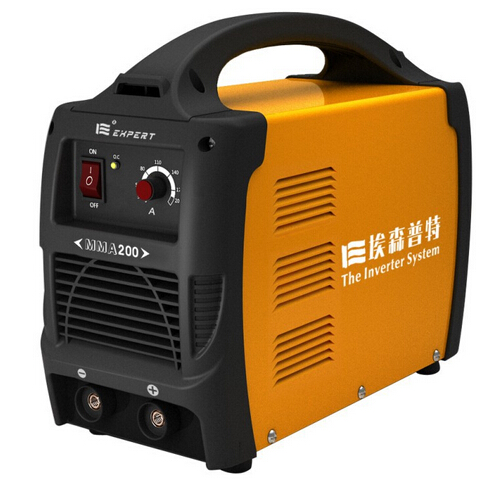

图15 埃森普特焊机

型号:MMA-200

额定输入电压:AC220V±10%单相

频率:50/60HZ

额定输入电流:43A

输出电流调节:30-200A

额定负载持续率:85%

额定输出电流:200A

额定输出电压:28V

空载电压:61V

功率因素:0.93

绝缘等级:F

防护等级:IP21

重量:9kg

外形尺寸:376x155x232mm

生产厂家:唐山松下产业机器有限公司

出厂时间:

图16 空气等离子切割机

型号:LG60-E

额定输入电压:380V三相

额定输入容量:18.1KVA/16.2KW

频率:50/60HZ

额定负载持续率:50%

额定输出电流:350A

额定输出电压:36V

焊丝直径:0.8~1.2mm

送丝速度:3-15m/min

重量:117kg

外形尺寸:376x675x747mm

生产厂家:常州市华强焊割设备有限公司

出厂时间:2000年

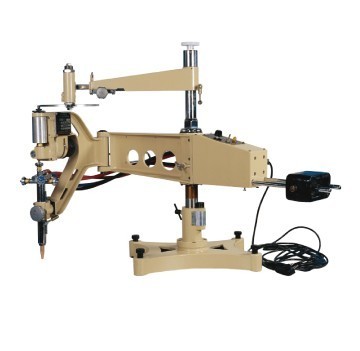

图17 仿形切割机

型号:LG60-E

额定输入电压:380V三相

切割厚度:6-100mm

切割速度:50-750mm/min

切割直线度:1200mm

切割正方形:500x500mm

切割长方形:400x900/450x750mm

重量:56.5kg

外形尺寸:1190x335x800mm

生产厂家:w华威焊割机械有限公司

出厂时间:2003年8月
